第2回です.
AutoCADをはじめとするCADには,DXFと呼ばれる互換図面を出力する機能があります.
世界共通で規格が決められており,CAD,CAMその他ツールは,これを使って図面のやり取りをするのが一般的です.最近はAutoCAD Drawing形式が標準になりつつありますが,今回はDXFを使ったやり方を紹介します.
オムニホイールをAutoCADにて設計しました.レイヤーが複数存在するうち,加工に必要な図面のみを以下の手順でコピーします.AutoCADの使用方法については今回は割愛します.
新規図面を作成します,図面テンプレートはacad.dwtを使いました.
クリップボードの図面を新規図面に貼り付けます.原点を指定して貼り付けると,このようになります.この際に,図面の左下を原点として貼り付けが行われます.次に,貼り付け位置として図面の原点(0,0)を指定します.
図面を出力します.
保存する際には,可能な限りバージョン古いものに統一するとトラブルを起こしにくいです.
AutoCADをはじめとするCADには,DXFと呼ばれる互換図面を出力する機能があります.
世界共通で規格が決められており,CAD,CAMその他ツールは,これを使って図面のやり取りをするのが一般的です.最近はAutoCAD Drawing形式が標準になりつつありますが,今回はDXFを使ったやり方を紹介します.
AutoCADで設計した図面をDXFで吐き出す
オムニホイールをAutoCADにて設計しました.レイヤーが複数存在するうち,加工に必要な図面のみを以下の手順でコピーします.AutoCADの使用方法については今回は割愛します.

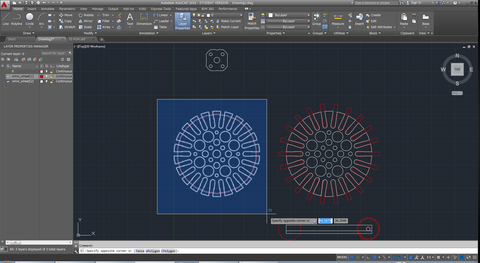

コピーする範囲を選択し
(右クリック>クリップボード>コピー) or (Ctrl+C)
(右クリック>クリップボード>コピー) or (Ctrl+C)
新規図面を作成します,図面テンプレートはacad.dwtを使いました.
左上タブ or (Ctrl+N) or (Command+N) を行い新規図面(New Drawing)を作成
クリップボードの図面を新規図面に貼り付けます.原点を指定して貼り付けると,このようになります.この際に,図面の左下を原点として貼り付けが行われます.次に,貼り付け位置として図面の原点(0,0)を指定します.

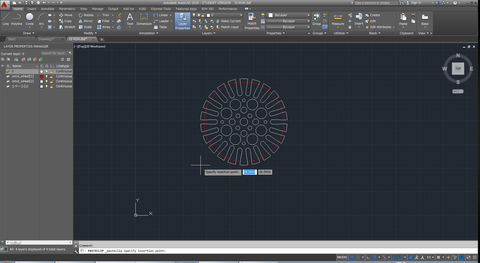

①:右クリッククリップボードペースト or (Ctrl+V)
②:"0" → ",(カンマ)" → "0" の順番に入力し原点(0,0)を指定

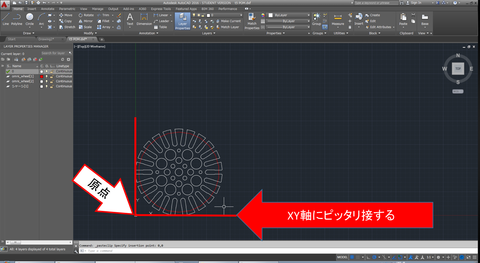

③:図面の最下端,最左端がX軸,Y軸に接するかたちで配置されます.
②:"0" → ",(カンマ)" → "0" の順番に入力し原点(0,0)を指定
③:図面の最下端,最左端がX軸,Y軸に接するかたちで配置されます.
図面を出力します.
保存する際には,可能な限りバージョン古いものに統一するとトラブルを起こしにくいです.
【注意】CAD⇔CAM間に限らず,違うソフトウェア間でデータをやり取りする際には,可能な限りバージョンを古いものに合わせる.
ファイルの名前に関して,自分は材料種類と厚さを含む名前にするようにしています.
以上です.
次回はCut2Dを使って図面をGcodeに変換するまで紹介します.
ファイルの名前に関して,自分は材料種類と厚さを含む名前にするようにしています.
コメント
コメント一覧 (5)
よくわからないので教えていただけませんか?
AutoCADの使い方に関しては,それを勉強するための専門の本がたくさん出回っています。CADというものは,基本的にプロが仕事で使うためのものですから,お金をかけずにネットで習得しようとするのには限界があります。
残念ながら,あれだけのツールを使いこなせるようになるだけの,しっかりした説明記事を作るのは,僕にはできません。
ご自分で本などを探して勉強してください。
以前はdxfファイルで保存した場合は、zipファイルででてきて、その中にあるdxfファイルを開いたときは使えてはいましたがzipファイルででなくなってしまいました。
AutoCADから保存するとき、DXFの規格(バージョン)を古いものに合わせて出力してみてはどうでしょうか?自分は普段AutoCAD2010規格に合わせて出力して、Cut2D Desktop 9.5で問題なく開けています。これよりも古いバージョンのCut2Dをお使いでしたら、古いDXF規格での保存して渡すのはまず必要と言っていいと思います。
Zipファイルで出てくるというのは初めて聞いた事でして、すみませんが思い当たることが何もないのが正直なところです。
